Ручная граната M26 / M26A1 / M26A2 / M57 / M61
Ручная граната M26 / M26A1 / M26A2 / M57 / M61



M26

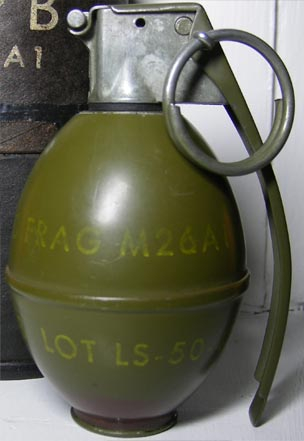

M26A1



M61



M26A2

M26A2, M57

M26A2, M57

Масса гранаты, гр    450
Масса заряда, гр    165
Тип ВВ    "В"
Длина гранаты, мм    99
Диаметр гранаты, мм    57
Радиус поражения осколками, м    15
Дальность метания, м    35 - 40
Время замедления, с    4 - 5

О продолжении работ над ручными осколочными гранатами в США всерьез задумались в 1960-е годы, т.к. во время войны во Вьетнаме в 1965-66 гг. число пораженных осколками ручных гранат достигло 15,7 % общего числа ранений (во Вторую мировую войну эта цифра составляла - 1,6 %, в Корее - около 8 %).Тогда же в 1960-е годы на вооружение армии США была принята новая граната M26 для замены Mk2.

При сохранении того же радиуса сплошного поражения и повышении плотности поля осколков новая граната M26 имела значительно меньший радиус убойного действия осколков для повышения безопасности метающего.

Ручная осколочная граната M26
, с контролируемым образованием осколков, предназначена для поражения живой силы осколками корпуса в наступательном и оборонительном бою.Граната состоит из корпуса с зарядом ВВ, осколочного элемента, запала.Яйцевидный корпус гранаты изготовлен из двух полусфер из тонкого стального листа.Внутри корпуса навита стальная проволока с насечками,  исполняющая роль осколочного элемента. Она размещается в нижней полусфере, на которую затем надевается верхняя полусфера, закрепляемая вальцовкой.Внутри корпуса гранаты находится разрывной заряд состава "В".Внутри корпуса закреплена центральная трубка, в верхней части имеется резьба для ввинчивания в гранату запала.Запал состоит из корпуса, ударника, предохранительной чеки, предохранительной скобы, капсюля-воспламенителя, замедлительного состава и детонатора.

В служебном обращении ударник взведен и удерживается прижатой к корпусу гранаты предохранительной скобой. Скоба фиксируется при помощи предохранительной чеки, вставленной в ее отверстия и проходящей через сверление корпуса.После удаления предохранительной чеки, в момент броска, ударник под действием пружины отбрасывает предохранительную скобу и накалывает капсюль-воспламенитель. Луч огня от капсюля-воспламенителя передается на пороховой замедлитель, а после его выгорания на детонатор, что приводит к взрыву заряда гранаты.

При взрыве образуется около 1200 мелких осколков, дающих зону сплошного поражения в радиусе 9 м. и сохраняющих убойное действие на дальности 15-20 м.Граната M26 использовалась с дистанционными запалами M204A1, M204A2, M205A1, M205A2.
Для применения гранаты необходимо:
1. взять гранату в руку так, чтобы предохранительная скоба была прижата к корпусу;
2. разогнуть усики предохранительной чеки;
3. извлечь предохранительную чеку и метнуть гранату в цель.

Хотя граната считается оборонительной, быстрая потеря осколками убойной энергии позволяет использовать гранату, как в обороне, так и в атаке.Однако, при использовании гранаты M26 были выявлены проблемы связанные с неполной детонацией наполнителя.
В результате была разработана модификационная граната M26A1.
Для повышения надежности подрыва в гранате M26A1 введена кольцевая детонационная шашка из тетрила весом 8 г, окружающая стакан для запала и передающая детонацию от капсюля-детонатора разрывному заряду.Дальнейшим развитием M26A1 стала граната М61 аналогичная по конструкции M26A1.Единственное отличие гранаты М61 от M26A1 составляло введение т.н. "jungleclip" для повышения безопасности гранаты – скрепки надеваемой на предохранительную скобу.Позже на базе M26A1 была разработана модификационная граната M26A2.

Граната M26A2 аналогична M26A1 за исключением отсутствия в ней кольцевой детонационной шашки и использования в гранате более совершенного запала M217.По принципу гранаты М61 была создана и модификация M26A2 – граната M57.Граната M57 является копией M26A2 с запалом M217, но снабжена "jungleclip" для повышения безопасности гранаты – скрепкой надеваемой на предохранительную скобу.

Гранату M26 и ее модификации, возможно, использовать в качестве винтовочной (ствольной) гранаты.Для этой цели имеется переходник в виде трубки с оперением в хвостовой части и зажимом в передней. Граната закрепляется в переходнике, просто вставляясь в зажим. Инерционная защелка устанавливается над рычагом, а хвостовая часть переходника надевается на дуло винтовки. В патронник заряжается холостой патрон, и, наконец, из гранаты выдергивается предохранительная чека, так что рычаг удерживается только инерционной защелкой. При выстреле эта защелка отлетает, освобождая рычаг, после чего запал срабатывает как обычно.
Конструкция гранаты M26 и ее модификации стали весьма популярными и получили широкое распространение в мире. Ее копии выпускаются в ряде стран, а в частности - L2A2 в Великобритании, М26А1 в Израиле, М6 в Испании, М312 в Португалии, М26 в ЮАР.
