Ручная осколочная граната DM 51
Ручная осколочная  граната DM 51



DM 51

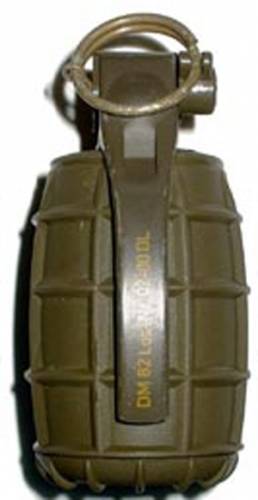

DM 51

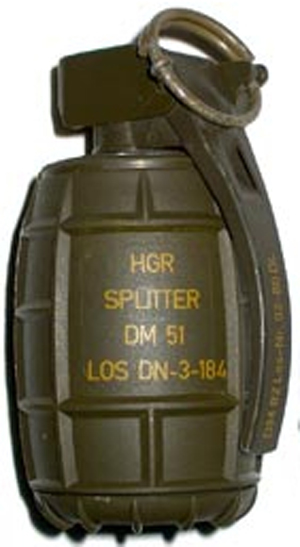

Граната DM 51

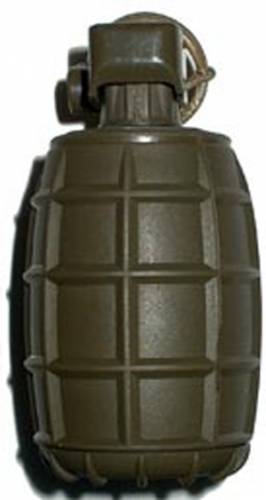

Граната DM 51

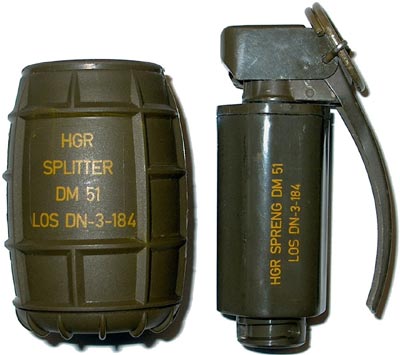

Корпус DM 51 и запал с зарядом ВВ

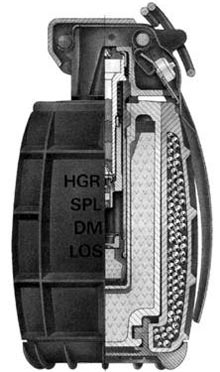

DM 51 в  разрезе

запал гранаты DM 51

Запал гранаты DM 51
1. детонатор; 2. капсюль-детонатор; 3. корпус
капсюля-детонатора; 4. воспламенительный состав;
5. пороховой замедлитель; 6. трубка замедлительного
устройства; 7. припой; 8. пружина подвижной детали;
9. капсюль-воспламенитель; 10. колпачок
предохранительной скобы; 11 предохранительная
чека с кольцом; 12. пружина ударника; 13. ударник;
14. пружина предохранительной скобы;
15. подвижная деталь.

Масса гранаты, гр    145 (без рубашки)  425 (с рубашкой)
Масса заряда, гр    60
Тип ВВ    тэн
Длина гранаты, мм    107
Диаметр гранаты, мм    57
Радиус разлета осколков, м    35
Время замедления, с    4

В 1978 году на вооружение армии ФРГ была принята ручная осколочная граната дистанционного действия DM 51, которая предназначена для поражения живой силы в наступательном и оборонительном бою.

Граната DM 51 состоит из:
- корпуса с зарядом ВВ,
- осколочного чехла с дном,
- запала DM-82.

Граната
имеет цилиндрический пластиковый корпус в форме шестигранной призмы, снаряженный 60 г тэна. В верхней части корпуса имеется отверстие с резьбой для ввинчивания запала гранаты. В нижней части корпуса на цилиндрическом выступе имеется один виток резьбы.

Для превращения гранаты в оборонительную служит съемная пластиковая бочкообразная рубашка (осколочный чехол). Осколочный чехол имеет двойные стенки, между которыми помещены готовые осколки (6500 стальных шариков диаметром около 2 мм). Корпус гранаты вставляется в осколочный чехол и фиксируется при помощи дна, навинчиваемого на резьбу его цилиндрического выступа. При надевании оборонительной рубашки на корпус ее крышка поворачивается на 90 градусов и фиксирует рубашку.Запал гранаты состоит из:
- Корпуса.
- Предохранительно-ударного механизма.
- Замедлительного устройства.
- Подвижной детали.
- Детонатора.

Корпус запала предназначен для соединения всех его частей.Предохранительно-ударный механизм включает в себя ударник с боевой пружиной, надетой на ось и предохранительную скобу, зафиксированную предохранительной чекой.
Замедлительное устройство собрано в трубке, закрепленной в корпусе запала. В верхней части корпуса закреплен капсюль- воспламенитель, ниже расположен пороховой замедлитель.
Граната может использоваться с запалами DM82 и DM82A1B1.Особенностью запала DM82 является возможность хранения гранаты с установленным запалом за счет повышения безопасности от случайного подрыва детонатора. Это обеспечено разнесением детонатора и капсюля-детонатора запала. Капсюль-воспламенитель DM1024A1B1, замедлительный состав и капсюль-детонатор DM1066B1 смонтированы в подвижной трубке, удерживаемой в верхнем положении кольцом и плавкого припоя.

Для применения гранаты DM 51 необходимо:
1. взять гранату в руку так, чтобы предохранительная скоба была прижата к корпусу;
2. разогнуть усики предохранительной чеки;
3. извлечь предохранительную чеку и метнуть гранату в цель.

После броска, ударник накалывает капсюль-воспламенитель, что приводит к воспламенению порохового замедлителя. Через 2,5 секунды горения порохового замедлителя, припой плавится и освобождает подвижную деталь запала, которая под действием пружины опускается вниз. После выгорания замедлительного состава луч огня попадает на капсюль-детонатор, что приводит к его взрыву, а также взрыву детонатора и заряда гранаты.
